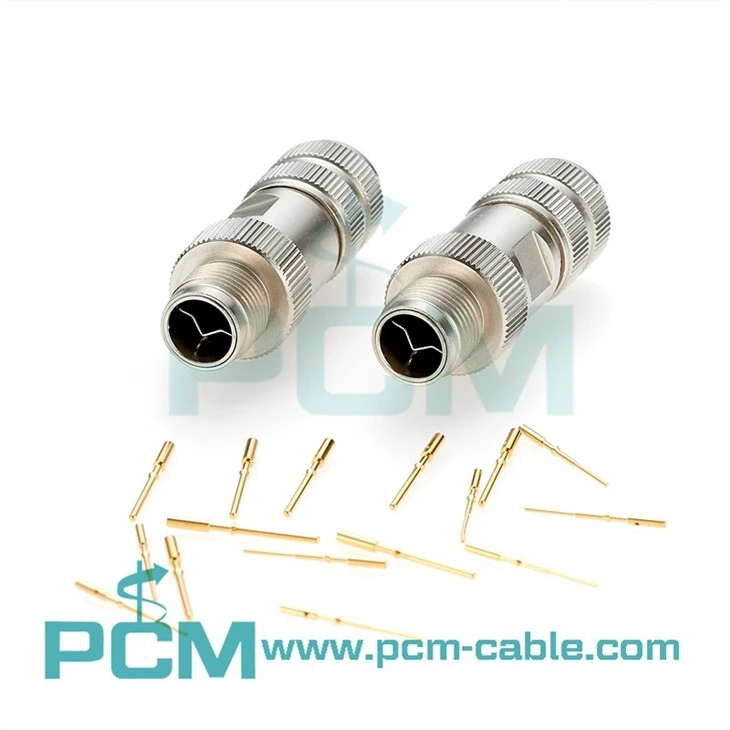

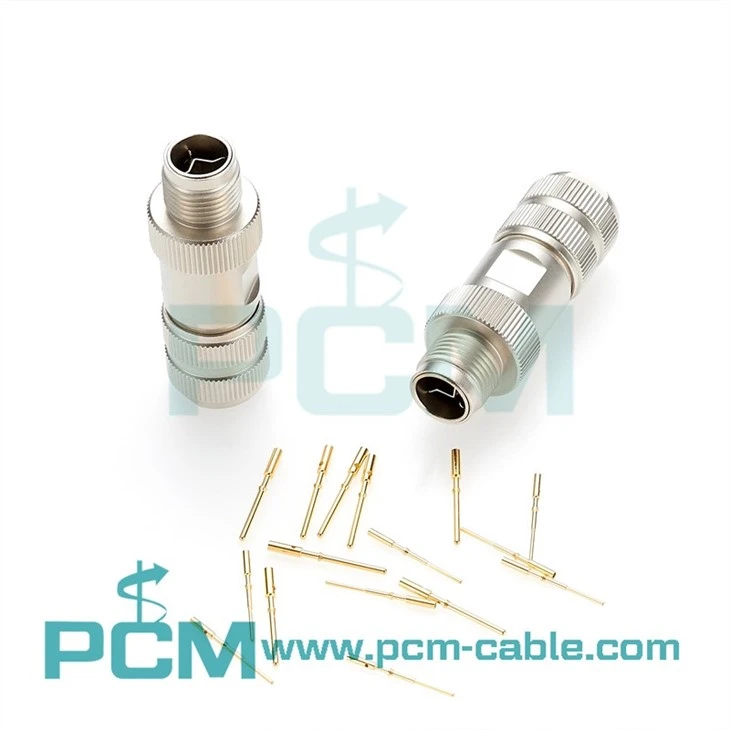

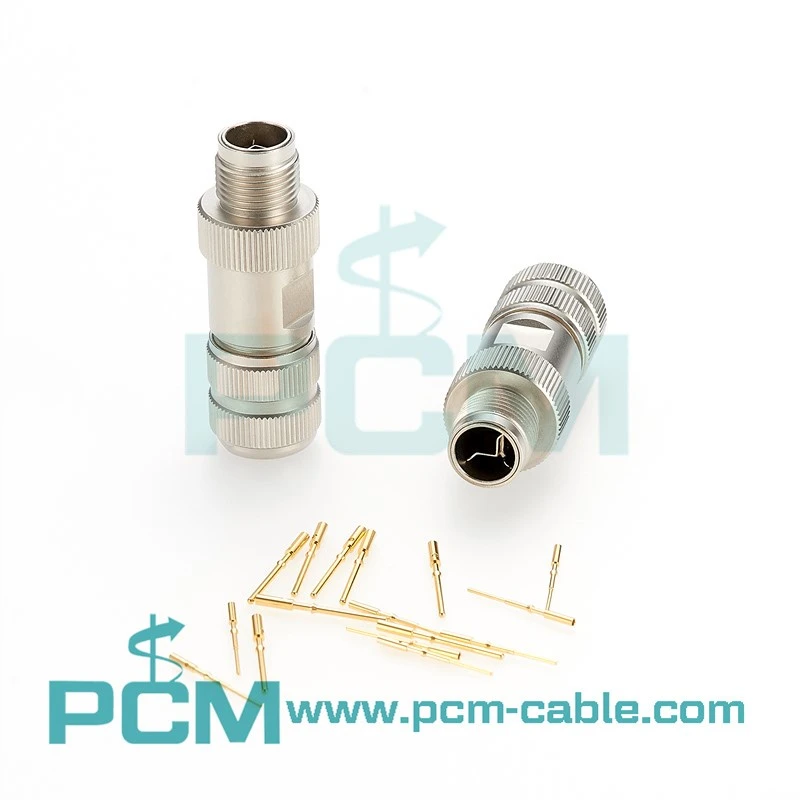

ตัวเชื่อมต่อแบบวงไฮบริด M12 ในการเข้ารหัส Y
ตัวเชื่อมต่อแบบวงไฮบริด M12 ในการเข้ารหัส Y เป็นอินเทอร์เฟซแบบผสมที่รวมหน้าสัมผัสข้อมูลสี่หน้าและหน้าสัมผัสกำลังไฟสี่หน้าเข้าด้วยกัน เทียบเท่ากับการเข้ารหัส D สำหรับการรับส่งข้อมูลและการเข้ารหัส M12 A สำหรับการส่งกำลัง ตัวเชื่อมต่อการเข้ารหัส M12 Y ใช้สำหรับกล่อง I/O, กล่องกระจาย, Fieldbus, EtherCAT และส่วนประกอบเครือข่าย
ตัวเชื่อมต่อไฮบริด M12 นี้ได้รับการออกแบบเพื่อให้ตรงตามมาตรฐาน IEC 61076-2-113 และมีระดับ IP68 ในการเชื่อมต่อแบบเดิม จำเป็นต้องใช้ขั้วต่อสองตัวสำหรับการเชื่อมต่อสายไฟและสัญญาณ แต่ด้วยขั้วต่อรหัส M12 Y จึงสามารถรวมกำลังและสัญญาณเข้าด้วยกันได้ในขั้วต่อเดียว ขนาดที่เล็กเพียง 40% ของขั้วต่อไฟขนาด 7/8 นิ้วแบบเดิม และหน้าสัมผัสจะถูกแยกออกจากกัน ทำให้สามารถส่งพลังงานสูงได้โดยไม่ส่งผลกระทบต่อการรับส่งข้อมูลเนื่องจาก EMI และให้พิกัดกระแสไฟ 50V และพิกัดกระแส 6A
การใช้ตัวเชื่อมต่อรหัส Y M12 จะทำให้การเชื่อมต่อมีประสิทธิภาพมากขึ้น ลดขนาดโดยรวมของระบบ และทำให้กระบวนการติดตั้งง่ายขึ้น สิ่งนี้จะนำไปสู่ผลผลิตที่เพิ่มขึ้นและประสิทธิภาพการดำเนินงานที่ดีขึ้น
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | ขั้วต่อรหัส Y M12 สำหรับ Fieldbus และ EtherCAT |
| การเข้ารหัส | รหัส Y |
| วิธีการยุติ | การสิ้นสุดการจีบ |
| การป้องกัน | ป้องกัน |
| จำนวนผู้ติดต่อ | 8 |
| จำนวนผู้ติดต่อข้อมูล | 4 |
| จำนวนหน้าสัมผัสกำลัง | 4 |
| ชนิดล็อค | สกรูล็อค |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 50V |
| จัดอันดับปัจจุบัน | 6A |
| หน้าตัดของตัวนำ |
AWG % 7b% 7b0% 7d% 7d AWG 18 AWG 28 - AWG 23 ข้อมูล |
| ระดับการป้องกัน | ไอพี 67 |
