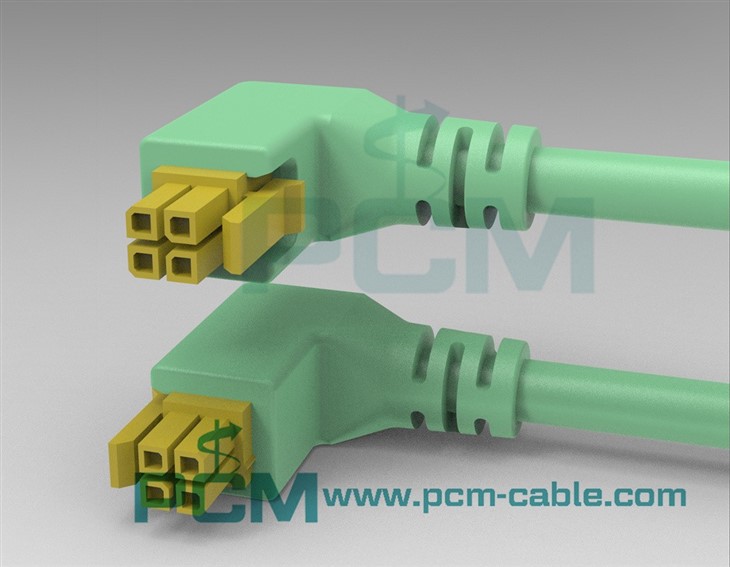

90-degree up-angle Mini-Fit Jr. 4-pin power and signal cable assembly

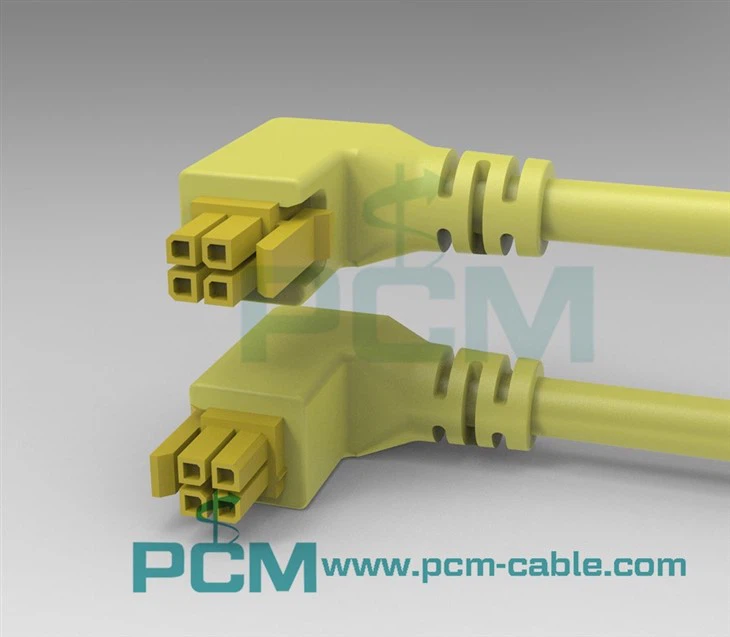

Down-angle Micro-Fit 3.0 Molex OTS cable assembly for compact routing

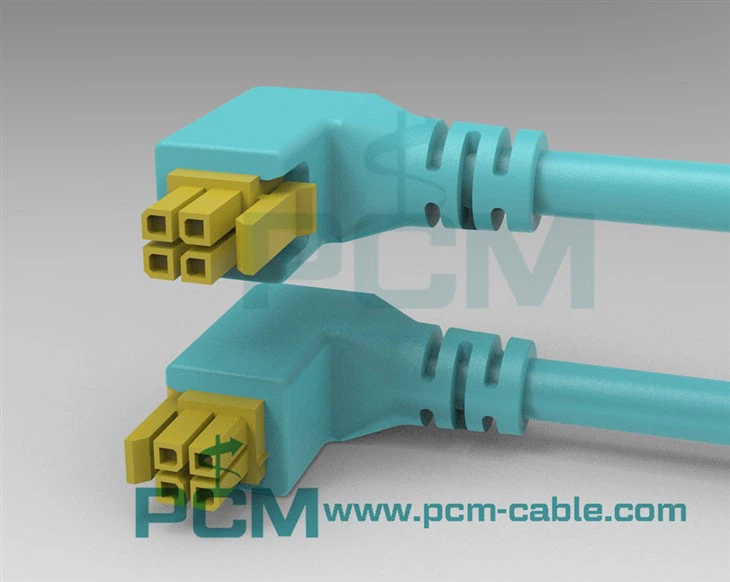

Custom Up & Down Angle 4-Pin Micro-Fit, Mini-Fit & Mega-Fit Molex OTS Cable Harness Solutions
4 pin Micro-Fit vertical exit angled harness for control panel compact electrical cabinet internal power wiring
Micro-Fit 3.0 90° Up, Down Angle Cable Assemblies (3.0mm pitch)

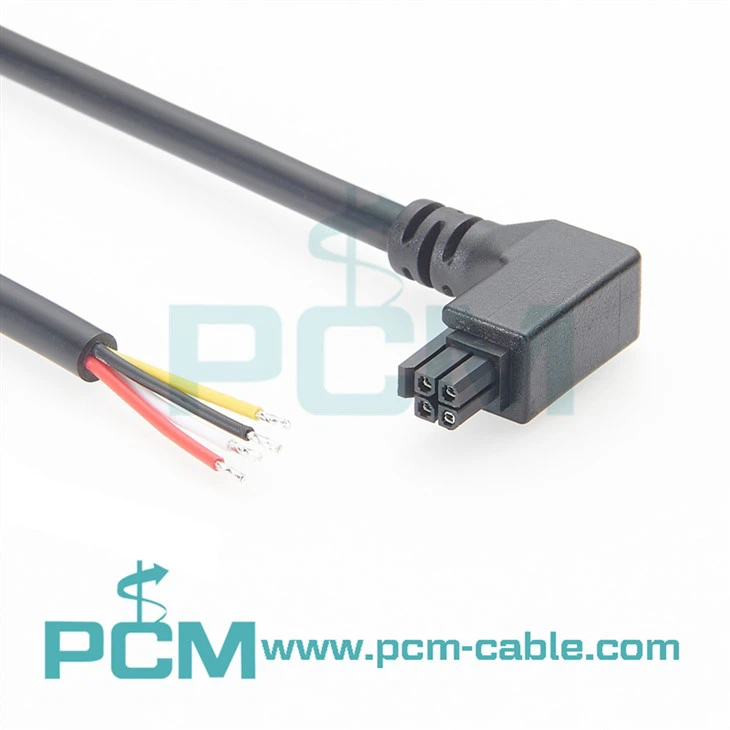

4 pin Micro-Fit down angle vertical exit cable assembly
micro-fit 3.0 vertical exit power harness with molded connectors
มุมขึ้นและลงแบบกำหนดเอง 4-พินไมโคร-Fit, Mini-Fit & Mega-Fit Molex โซลูชันชุดสายเคเบิล OTS
ชุดสายไฟพินมุมขึ้นและมุมลง 4- แบบกำหนดเองของเรารองรับซีรีส์ Molex Fit เต็มรูปแบบ รวมถึง Micro-Fit, Mini-Fit และ Mega-Fit ให้พลังงานและการส่งสัญญาณที่เชื่อถือได้ในสภาพแวดล้อมการกำหนดเส้นทางที่กะทัดรัด
ขั้วต่อแบบทำมุมให้ทางออกของสายเคเบิลในแนวตั้งซึ่งช่วยให้การเดินสายภายในกล่องควบคุม โมดูลจ่ายไฟ แชสซีเซิร์ฟเวอร์ หุ่นยนต์ และ ECU ของยานยนต์ทำได้ง่ายขึ้น เหมาะสำหรับการติดตั้งในพื้นที่จำกัด-ซึ่งการเชื่อมต่อแบบตรงแบบดั้งเดิมนั้นยากต่อการกำหนดเส้นทาง
ข้อมูลจำเพาะ
| ชื่อสินค้า | 4-ชุดสายเคเบิลทางออกแนวตั้งแบบพินพร้อมขั้วต่อไมโครมุมขึ้นและมุมลง-Fit, Mini-Fit และ Mega-Fit |
| DWG เลขที่ | มุมขึ้น (PCM-HD-0214); มุมลง (PCM-HD-0215) |
| จำนวนพิน | 4 พิน |
| ประเภทมุม | มุมขึ้น 90 องศา / มุมลง 90 องศา |
| เกจวัดลวด | 18–30 AWG |
| ประเภทสายเคเบิล | การประกอบหลายแกนแบบโอเวอร์โมลด์- |
| วัสดุแจ็คเก็ต | สายเคเบิลที่ผ่านการรับรอง PVC / TPE / UL- |
| อุณหภูมิในการทำงาน | −20 องศาถึง +85 องศา |
| การวางแนวตัวเชื่อมต่อ | ทางออกสายเคเบิลแนวตั้ง |
| การปฏิบัติตาม | RoHS / การเข้าถึง |
คุณสมบัติ
- การวางแนวมุมขึ้นและมุมลงเพื่อการกำหนดเส้นทางสายเคเบิลที่ยืดหยุ่น
- ใช้งานได้กับอินเทอร์เฟซ Micro-Fit / Mini-Fit / Mega-Fit 4 พิน
- รองรับเกจสายไฟขนาด 18–30AWG
- ความยาวที่ปรับแต่งได้ แจ็คเก็ต ตัวเลือก UL พินเอาท์ ประเภทการล็อค
- สายรัดขึ้นรูปที่ทนทาน-เพื่อการผสมพันธุ์ที่มั่นคงและต้านทานแรงสั่นสะเทือน
- เหมาะสำหรับการกระจายพลังงาน สัญญาณควบคุม แบตเตอรี่ อุปกรณ์โทรคมนาคม ระบบอัตโนมัติทางอุตสาหกรรม
การใช้งาน
- ตัวควบคุมอุตสาหกรรมและอุปกรณ์อัตโนมัติ
- หน่วยพลังงานโทรคมนาคมและโมดูล 5G
- ถาดจ่ายไฟเซิร์ฟเวอร์และระบบจัดเก็บข้อมูล
- อิเล็กทรอนิกส์ยานยนต์ / ระบบแบตเตอรี่
- หุ่นยนต์, AGV และการออกแบบแบบฝังขนาดกะทัดรัด
ทำไมต้องเลือกโรงงานของเรา
- การผลิตสายรัด OEM/ODM ระดับมืออาชีพ
- รองรับการผลิตปริมาณน้อย-และจำนวนมาก
- เครื่องมือที่รวดเร็วสำหรับแม่พิมพ์มุมแบบกำหนดเอง
- การทดสอบทางไฟฟ้า 100%: ความต่อเนื่อง ขั้ว แรงดึง-
- ราคาที่แข่งขันได้และส่งออก-บรรจุภัณฑ์สำเร็จรูป
