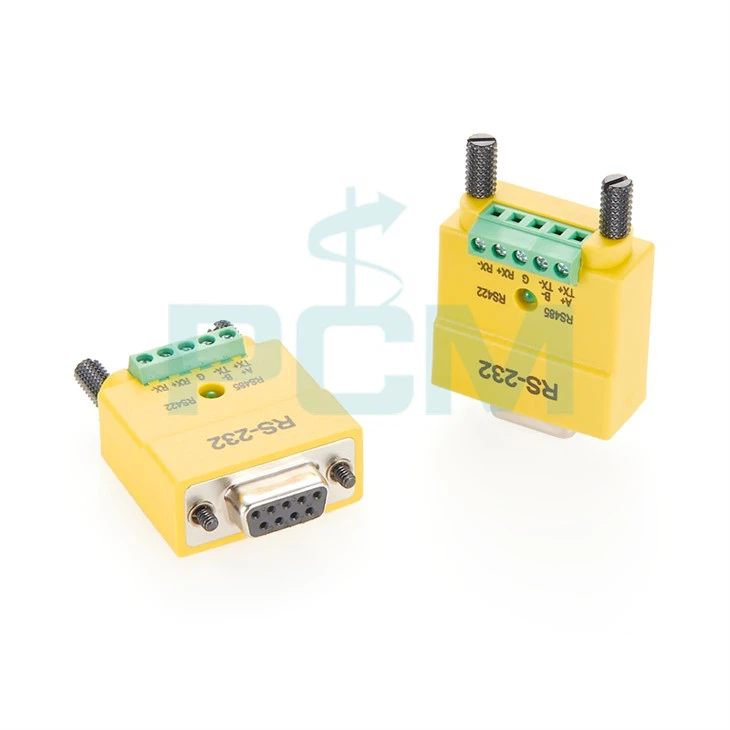

RS232 to RS422 RS485 Interface Converter
RS232 to RS422 RS485 Interface Serial Converter

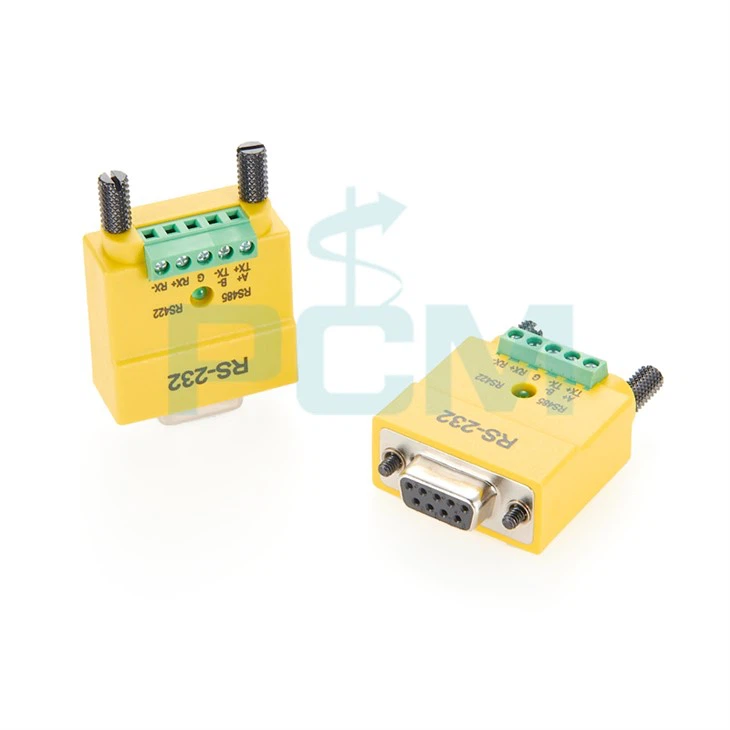

RS232 To RS485 RS422 Active Digital Isolated Converter
RS-232 Serial Port to RS-485 RS-422 Serial Port Converter
RS232 ถึง RS485 RS422 อินเทอร์เฟซ Serial Converter DB9 หญิงถึง Terminal Block
ตัวแปลงอนุกรมอินเทอร์เฟซ RS232 เป็น RS485 RS422 เป็นอุปกรณ์แปลงพิเศษที่สามารถแปลงสัญญาณพอร์ตอนุกรม RS232 เป็นสัญญาณส่วนต่าง RS485 หรือ RS422 การสื่อสารด้วยพอร์ตอนุกรม RS232 เป็นวิธีการสื่อสารทิศทางเดียวแบบจุดต่อจุด มีเพียงแหล่งส่งสัญญาณและปลายทางการรับบนสายเท่านั้น ซึ่งไม่สามารถตอบสนองความต้องการของการสื่อสารแบบหลายโหนดได้ โปรโตคอลการสื่อสาร RS485 และ RS422 เป็นโปรโตคอลการสื่อสารแบบหลายโหนดที่สามารถรับรู้การสื่อสารระหว่างอุปกรณ์หลายเครื่องในสายเดียวกัน จึงช่วยปรับปรุงประสิทธิภาพการสื่อสารและความน่าเชื่อถือ
ข้อมูลจำเพาะ
| ชื่อสินค้า | RS232 ถึง RS485 RS422 ตัวแปลงแยกดิจิตอลที่ใช้งานอยู่ |
| หมายเลขรุ่น | PCM-KW-472 |
| ประเภทตัวเชื่อมต่อ |
DB9 สำหรับ RS232 เทอร์มินอลบล็อคสำหรับ RS485/RS422 |
| อัตรารับส่งข้อมูล | 1,200 ถึง 115,200bps |
| ระยะการสื่อสาร |
฿-232: 16 ฟุต (5 ม.); RS-485/RS-422: สูงถึง 4000 ฟุต (1.2 กม.) ที่ 19,200bps |
| การป้องกันสายอนุกรม |
การป้องกัน ESD: การป้องกัน ESD 15KV สำหรับสัญญาณทั้งหมด (สำหรับ RS-232/422/485) การป้องกันการแยกแสง: การแยก Opto 3KV (สำหรับ RS -422/485) การป้องกันไฟกระชาก : การป้องกันไฟกระชาก 600W สำหรับสัญญาณ RS-422/485 (สำหรับ RS-422/485) |

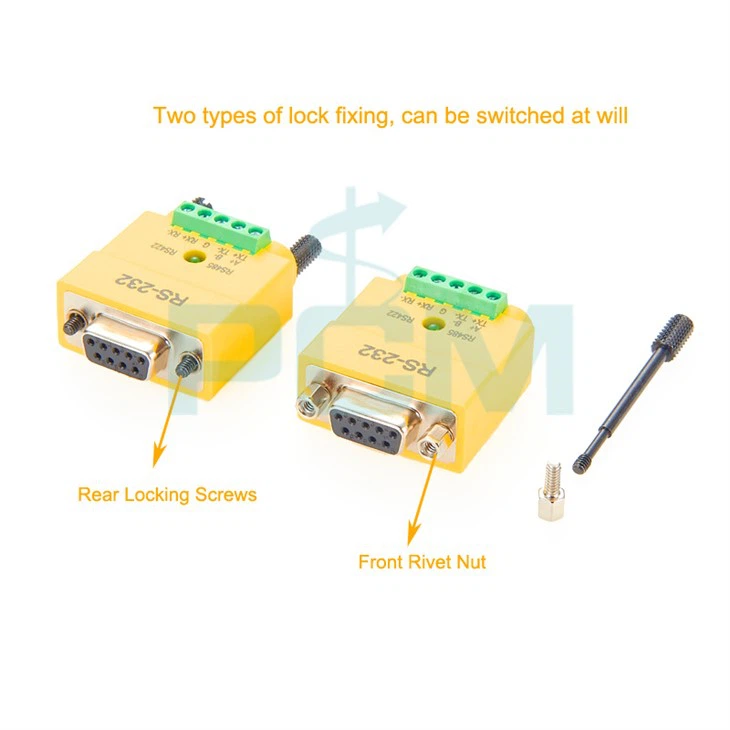

| คุณสมบัติ | การออกแบบล็อคแบบคู่พร้อมน็อตหมุดด้านหน้าและสกรูล็อคด้านหลัง อุปกรณ์หนึ่งเครื่อง สองตัวเลือกการล็อค |
| เสาหกเหลี่ยม | #4-40, H4.75*11.8 |
| สกรู | UNC |
| พีซีบีเอ | KA-1053 REV1.0+ไฟ LED สีเขียว |
| เทอร์มินอลบล็อค 5P | สนาม 3.81 กรีน |
| แอปพลิเคชัน | ระบบอัตโนมัติทางอุตสาหกรรม การควบคุมทางอุตสาหกรรม การสื่อสาร การรักษาความปลอดภัย ฯลฯ |
ฟังก์ชั่น
- แปลงสัญญาณ RS232 เป็น 2-สาย RS485 หรือ 4-สาย RS422 และในทางกลับกัน
- ตัวแปลงอินเทอร์เฟซ RS232 เป็น RS422 RS485 สามารถแยกสัญญาณและปกป้องความปลอดภัยของอุปกรณ์
- เนื่องจากการสื่อสาร RS232 ใช้วงจรทิศทางเดียว จึงได้รับผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้าได้ง่าย ส่งผลให้การสื่อสารด้วยพอร์ตอนุกรมไม่สามารถทำงานได้อย่างถูกต้อง โปรโตคอลการสื่อสาร RS485 และ RS422 ใช้สัญญาณที่แตกต่างกันเพื่อรับส่งข้อมูล ซึ่งสามารถต้านทานการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ และปรับปรุงความน่าเชื่อถือของการส่งสัญญาณ
- ตัวแปลงพอร์ตอนุกรม RS-232 เป็น RS-485 RS-422 ยังมีฟังก์ชันหลายอย่าง เช่น การระงับสัญญาณรบกวน การเพิ่มแรงดันไฟฟ้าป้องกันฟ้าผ่า การแยกโฟโตอิเล็กทริก และการแยกแหล่งจ่ายไฟ ด้วยบทบาทของตัวแปลงอนุกรมเป็นอนุกรม ความเสี่ยงของการรบกวนสัญญาณและความเสียหายของอุปกรณ์สามารถหลีกเลี่ยงได้ และสามารถปรับปรุงเสถียรภาพและความน่าเชื่อถือของระบบได้
คำถามที่พบบ่อย
คำถามที่ 1: RS232, RS485 และ RS422 แตกต่างกันอย่างไร
A1: RS232, RS485 และ RS422 เป็นโปรโตคอลการสื่อสารแบบอนุกรมทั้งหมด แต่มีลักษณะทางไฟฟ้าและวิธีการส่งสัญญาณที่แตกต่างกัน RS232 เป็นการส่งสัญญาณแบบทิศทางเดียว มักใช้สำหรับการสื่อสารระยะสั้นระหว่างอุปกรณ์ที่เชื่อมต่อและคอมพิวเตอร์ RS485 และ RS422 เป็นการส่งสัญญาณแบบสองทิศทาง ใช้สำหรับการสื่อสารทางไกลระหว่างอุปกรณ์ที่เชื่อมต่อหรือระหว่างอุปกรณ์กับคอมพิวเตอร์
คำถามที่ 2: จะเลือกตัวแปลง RS232 เป็น RS485 RS422 ที่เหมาะกับคุณได้อย่างไร
A2: เมื่อเลือกตัวแปลงอนุกรมเป็นอนุกรม คุณต้องพิจารณาปัจจัยต่างๆ เช่น โปรโตคอลการสื่อสาร ระยะการส่งข้อมูล อัตราการส่งข้อมูล และความสามารถในการป้องกันการรบกวน โดยทั่วไปแล้ว ควรเลือกตัวแปลงแบบแยกส่วนที่มีคุณภาพเชื่อถือได้และประสิทธิภาพที่ยอดเยี่ยมตามความต้องการที่แท้จริง
