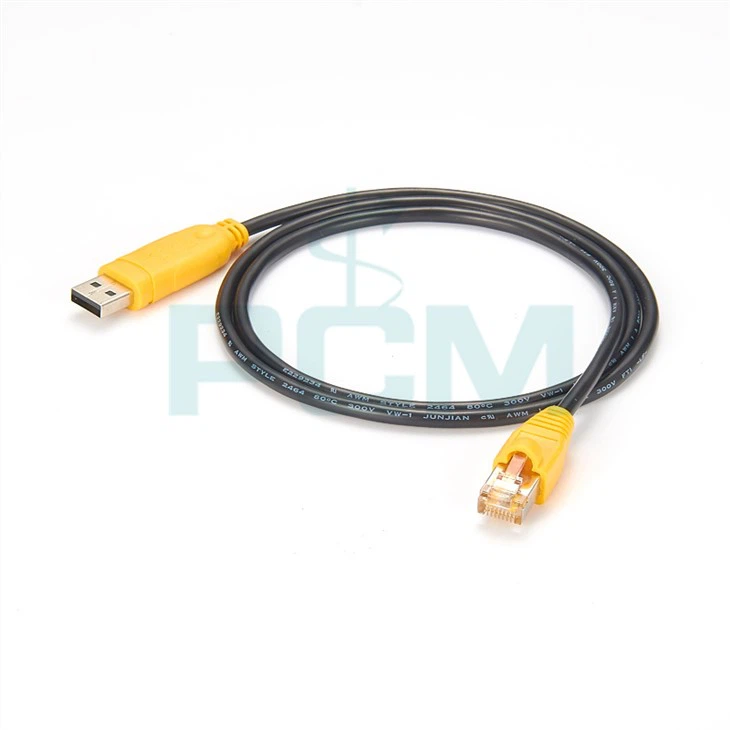

สายเคเบิลใดที่จำเป็นสำหรับ RS485?

1 ประเภทพื้นฐานของสายเคเบิล RS485
สายเคเบิล RS485 ส่วนใหญ่แบ่งออกเป็นสองประเภท: สายเคเบิลคู่บิดและสายเคเบิลป้องกันคู่ที่บิดเบี้ยวเกราะ
เคเบิลคู่บิด (STP -120 Ω)
สายเคเบิลคู่บิดเป็นหนึ่งในสายเคเบิลที่พบมากที่สุดในการสื่อสาร RS485 โดยทั่วไปจะมีป้ายกำกับว่าเป็น STP -120 Ω (สำหรับ RS485 & CAN) กับคู่ 18AWG สายเคเบิลประเภทนี้ประกอบด้วยสายไฟสองเส้นที่บิดเข้าด้วยกันซึ่งสามารถลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพและปรับปรุงคุณภาพการส่งผ่าน STP -120 Ωสายเคเบิลเหมาะสำหรับสภาพแวดล้อมในร่มท่อและสภาพแวดล้อมอุตสาหกรรมทั่วไป เส้นผ่านศูนย์กลางด้านนอกของสายเคเบิลอยู่ที่ประมาณ 8.2 มม. มีฝักสีเทาและมีลักษณะของต้นทุนต่ำการติดตั้งง่ายและการบำรุงรักษา
สายเคเบิลป้องกันคู่เกราะ (ASTP -120 Ω)
สายเคเบิลป้องกันคู่ที่มีเกราะหุ้มเกราะเพิ่มเลเยอร์เกราะที่ด้านบนของสายเคเบิลคู่บิดให้การป้องกันเชิงกลที่สูงขึ้นและความสามารถในการต่อต้านการแทรกแซง สายเคเบิลประเภทนี้ยังมีป้ายกำกับ ASTP -120 Ω (สำหรับ RS485 & CAN) ด้วยสายเคเบิล 18AWG คู่เส้นผ่าศูนย์กลางภายนอกประมาณ 12.3 มม. และปลอกสีดำ สายเคเบิลป้องกันคู่ที่มีเกราะหุ้มเกราะเหมาะสำหรับสถานที่ที่มีสัญญาณรบกวนรุนแรงความเสียหายของหนูบ่อยครั้งและข้อกำหนดการป้องกันฟ้าผ่าและการระเบิดเช่นการติดตั้งกลางแจ้งสภาพแวดล้อมการทำงานอัตโนมัติของโรงงาน ฯลฯ
2, รุ่นและลักษณะของสายเคเบิล RS485
นอกเหนือจากประเภทพื้นฐานแล้วสายเคเบิล RS485 ยังสามารถได้มาเป็นรุ่นต่าง ๆ ตามสถานการณ์แอปพลิเคชันที่แตกต่างกัน
rs 485-2 ประเภท
สายเคเบิล RS 485-2 ประกอบด้วยสายไฟสองสาย (ติดป้าย A และ B) และรองรับฟังก์ชั่นการส่งข้อมูลพื้นฐาน สายเคเบิลประเภทนี้มีโครงสร้างที่เรียบง่ายต้นทุนต่ำและเหมาะสำหรับการสื่อสารข้อมูลในโครงสร้างเครือข่ายสองจุดหรือหลักสลาฟที่มีความต้องการต่ำและสภาพแวดล้อมการเดินสายง่าย ๆ
rs 485-3 ประเภท
สายเคเบิล RS 485-3 เพิ่มลวดภาคพื้นดิน (GND) บนพื้นฐานของ RS 485-2 ซึ่งช่วยเพิ่มความสามารถในการต่อต้านการแทรกแซงของระบบและลดปัญหาที่เกิดจากการต่อสายดินที่ไม่ดี สายเคเบิลประเภทนี้เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าที่แข็งแกร่งเช่นระบบอัตโนมัติจากโรงงาน
rs 485-4 ประเภท
สายเคเบิล RS 485-4 ไม่เพียง แต่รวมถึงสายสัญญาณ A/B แต่ยังเพิ่มสายไฟบวกและลบ (V+และ V -) ซึ่งช่วยให้แหล่งจ่ายไฟโดยตรงไปยังอุปกรณ์ที่เชื่อมต่อผ่านบัส สายเคเบิลประเภทนี้ทำให้การออกแบบระบบง่ายขึ้นและลดความต้องการสายเคเบิลเพิ่มเติมทำให้เหมาะสำหรับการสร้างหน่วยขั้วระยะไกล (RTU) ในระบบควบคุมแบบกระจายโดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องใช้การเดินสายแบบง่าย
rs 485-5 ประเภท
สายเคเบิล RS 485-5 รวมคุณสมบัติทั้งหมดข้างต้น - สายสัญญาณ A/B สัญญาณพื้นดิน GND และ V+/V - สายไฟและอาจรวมถึงชั้นป้องกัน สายเคเบิลนี้มีประสิทธิภาพการต่อต้านการแทรกแซงระดับสูงสุดและเหมาะสำหรับการทำงานภายใต้สภาวะที่รุนแรง สำหรับแอปพลิเคชันที่ต้องการความน่าเชื่อถือสูงมากและอยู่ภายใต้การรบกวนสนามแม่เหล็กไฟฟ้าที่แข็งแกร่ง Rs 485-5 เป็นตัวเลือกที่ดีที่สุด
3, คู่มือการเลือกสายเคเบิล RS485
เมื่อเลือกสายเคเบิล RS485 ปัจจัยต่อไปนี้จะต้องพิจารณา:
ระยะการส่งผ่าน
ยิ่งเส้นผ่านศูนย์กลางสายเคเบิลมีขนาดใหญ่เท่าไหร่ระยะการส่งสัญญาณก็ยิ่งไกลออกไปเท่านั้น อย่างไรก็ตามมันเป็นสิ่งสำคัญที่จะต้องให้ความสนใจกับผลการป้องกันของสายเคเบิล เอฟเฟกต์การป้องกันที่ดีสามารถลดการรบกวนจากภายนอกได้อย่างมีประสิทธิภาพและปรับปรุงระยะการส่งสัญญาณ
สัญญาณรบกวนแม่เหล็กไฟฟ้า
ในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าที่แข็งแกร่งขอแนะนำให้เลือกสายเคเบิลที่มีความสามารถในการต่อต้านการแทรกแซงที่ดีขึ้นเช่น Rs 485-3 หรือ Rs 485-5 สายเคเบิลหรือเลือกสายเคเบิลป้องกันคู่
ค่าใช้จ่าย
หากงบประมาณมี จำกัด คุณสามารถเลือกสายเคเบิล RS 485-2 ด้วยต้นทุนที่ต่ำกว่า อย่างไรก็ตามในสถานการณ์ที่จำเป็นต้องมีความน่าเชื่อถือสูงและการส่งทางไกลควรให้ความสำคัญกับประเภทสายเคเบิลที่มีประสิทธิภาพที่ดีขึ้น
สถานการณ์แอปพลิเคชัน
เลือกประเภทสายเคเบิลที่เหมาะสมตามสถานการณ์แอปพลิเคชันที่แตกต่างกัน ตัวอย่างเช่นในสภาพแวดล้อมกลางแจ้งหรือที่รุนแรงควรเลือกสายเคเบิลป้องกันคู่เกราะ ในสถานการณ์ที่จำเป็นต้องใช้การเดินสายแบบง่าย ๆ สามารถเลือกสายเคเบิล RS 485-4 ได้
ความเข้ากันได้ของอุปกรณ์
เมื่อเลือกสายเคเบิลก็จำเป็นต้องพิจารณาความเข้ากันได้ของอุปกรณ์ ตัวอย่างเช่นหากอุปกรณ์รองรับสายไฟมาตรฐานระดับชาติควรเลือกเส้นผ่านศูนย์กลางสายเคเบิล RVVSP2 หากอุปกรณ์รองรับสายเคเบิลมาตรฐานของเราควรเลือกสายเคเบิล STP -120} Ohm
